|
제품 상세 정보:
|
| 상품명: | 매체 강철 볼을 부수는 볼 밀 | 인증: | ISO14001,OHSAS18001,ISO |
|---|---|---|---|
| 브레이지: | 최대 1% | 패키지: | 용기백 /steel은 드럼을 칩니다 |
| 하이 라이트: | 5 인치 연삭 강구,45HRC 연삭 강구,연삭 매체 강구 150mm |
||

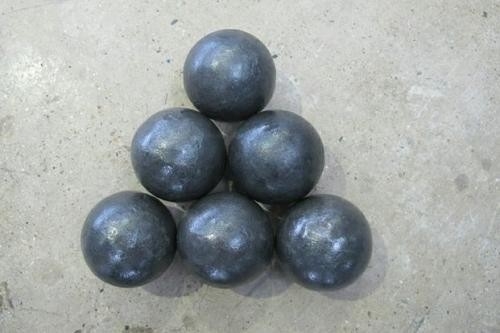

가는 강철 공 5" 고품질 위조된 가는 공 가는 매체
단조 강구 화학 성분
|
시리즈 요소 |
씨(%) | 시(%) | 백만(%) | 크롬(%) | 구리(%) | 모(%) | 피(%) | 에스(%) |
| HF-A | 0.42-0.50 | 0.17-0.37 | 0.5-0.80 | 0-0.25 | 0-0.25 | 0-0.30 | 0-0.035 | 0-0.035 |
| HF-B | 0.48-0.56 | 0.17-0.37 | 0.60-1.0 | 0-0.25 | 0-0.25 | 0-0.30 | 0-0.035 | 0-0.035 |
| HF-C | 0.57-0.65 | 0.17-0.37 | 0.70-1.0 | 0-0.25 | 0-0.25 | 0-0.30 | 0-0.035 | 0-0.035 |
| HF-D | 0.62-0.70 | 0.17-0.37 | 0.90-1.0 | 0-0.25 | 0-0.25 | 0-0.30 | 0-0.035 | 0-0.035 |
| HF-E | 0.37-0.45 | 0.17-0.37 | 0.50-0.8 | 0.80-1.1 | 0-0.25 | 0-0.30 | 0-0.035 | 0-0.035 |
| B-1 | 0.52-0.65 | 0.17-0.37 | 0.60-1.2 | 0-0.25 | 0-0.25 | 0-0.30 | 0-0.035 | 0-0.035 |
| B-2 | 0.70-0.80 | 0.17-0.37 | 0.60-0.80 | 0.50-0.60 | 0-0.25 | 0-0.30 | 0-0.035 | 0-0.035 |
| B-3 | 0.72-0.92 | 0.17-0.37 | 0.70-1.0 | 0.50-0.90 | 0-0.25 | 0-0.30 | 0-0.035 | 0-0.035 |
단조 강구 기술 지표
| 지름(mm) | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 125 | 150 |
| 직경 공차(mm) | ±2 | +3,-2 | +4,-3 | +5,-4 | ||||||||
| 원형(%) | 최대 2% | 최대 3% | 최대 4% | 최대 5% | ||||||||
| 시리즈 | 지름 | 표면 경도 | 파손 용기 | 영향 가치 | 볼 번호 | 미세구조 |
| HF-A | 20-150MM | 45 -50HRC | 최대 1% | 12J/CM^2 | 8000 | M+C |
| HF-B | 20-150MM | 48-50 HRC | 최대 1% | 12J/CM^2 | 10000 | M+C |
| HF-C | 20-150MM | 55-60 HRC | 최대 1% | 15J/CM^2 | 12000 | M+C |
| HF-D | 20-150MM | 58-65 HRC | 최대 1% | 15J/CM^2 | 12000 | M+C |
| HF-E | 20-150MM | 48-50HRC | 최대 1% | 12J/CM^2 | 8000 | M+C |
| B-1 | 20-150MM | 48-50 HRC | 최대 1% | 12J/CM^2 | 10000 | M+C |
| B-2 | 20-150MM | 58-65 HRC | 최대 1% | 15J/CM^2 | 12000 | M+C |
| B-3 | 20-150MM | 60-65HRC | 최대 1% | 15J/CM^2 | 12000 | M+C |
이론적인 무게
| 지름 | 이론적인 무게 | 지름 | 이론적인 무게 |
| 20mm | 32.8g | 90mm | 2988.9g |
| 25mm | 64.0625g | 100mm | 4100g |
| 30mm | 110.7g | 110mm | 5457.1g |
| 40mm | 262.4g | 120mm | 7084.8g |
| 50mm | 512.5g | 125mm | 8007.8125g |
| 60mm | 885.6g | 130mm | 9007.7g |
| 70mm | 1406.3g | 140mm | 11250.4g |
| 80mm | 2099.2g | 150mm | 13837.5g |
단조강구의 생산공정

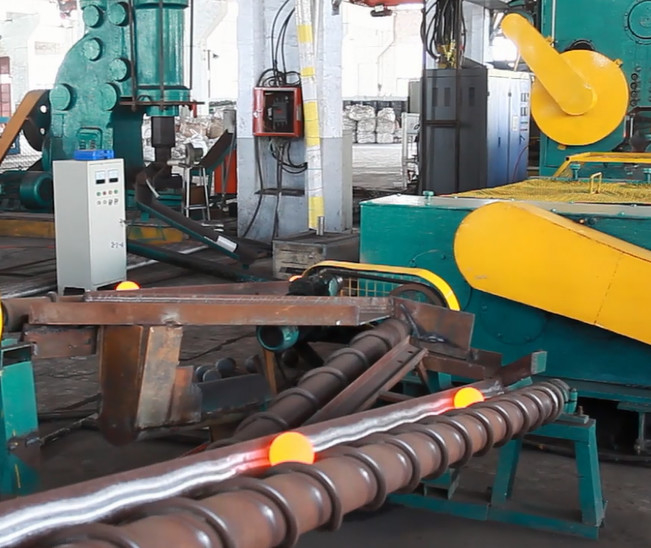

1) 열간 압연 강구 전자동 생산 라인
저장 랙에 재료를 수동으로 넣기 → 자동 연속 공급 장치 → 스토크 홀 핀치 롤 공급 장치 → 노 가열 → 핀치 롤 배출 속도 배출 → 롤링 볼 기계로 들어가기 → 롤링 볼 냉각 시스템 → 강구 sweltering 자체 템퍼링 장치 → 완제품 강구
20mm-40mm 열간 압연 강구 생산 라인
담당자: Mrs. Anne Wang
전화 번호: 86-15650016520
